KYN28A-12(Z)系列戶內金屬鎧裝抽出式開關設備

KYN28A-12(Z)(GZSl)系列戶內鎧裝移開式高壓交流金屬封閉開關設備系3.6~12kV三相交流50Hz單母線及單母線分段系統的成套裝置，主要用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所的受電、送電、大型高壓電動機的起動等，實行計量、控制、保護、監測之用。

公司的主要原材料都來源于國內外有名的制造商，產品的品質和穩定性得到了很大的提高和保證。產品除了滿足國內需求外，還出口到俄羅斯、印度、東南亞、歐美等國家和地區。公司的產品主要應用于醫藥、化工、食品、飼料、建材等領域。主要用來作為粘合劑、成膜劑、分散劑、穩定劑、透皮貼劑、薄膜包衣劑、增稠劑、巴布劑用基材、口腔黏膜粘附片、透皮粘劑、膜劑、半固體制劑等領域。

關鍵詞：

KYN28A-12(Z)

KYN28A-12(Z)系列戶內金屬鎧裝抽出式開關設備

所屬分類：

服務熱線：

產品描述

產品介紹

KYN28A-12(Z)(GZSl)系列戶內鎧裝移開式高壓交流金屬封閉開關設備系3.6~12kV三相交流50Hz單母線及單母線分段系統的成套裝置，主要用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所的受電、送電、大型高壓電動機的起動等，實行計量、控制、保護、監測之用。本開關柜滿足IEC298、GB3906等標準的要求，具有防止帶負荷推拉斷路器、防止誤入帶電隔離室、防止在帶電時誤合接地開關的聯鎖功能，既可配用ZN63A(VSI)型真空斷路器，也可配用ABB公司的VD4真空斷路器和VSM永磁機構系列斷路器實為一種性能優越的配電裝置。

產品特點

1、外殼采用進口敷鋁鋅板，經CNC機床加工，采用多重折邊工藝，裝配采用國際流行的全組裝式，使柜體精度高、重量輕、機械強度高、外形美觀，外殼防護等級高，可達IP4X；
2、開關設備主要電氣元件都有獨立的隔室，隔室間防護等級IP2X,手車室、母線室、電纜室都有專用泄壓通道。電纜室空間大，可接多路電纜；
3、方案齊全，具有架空進出線，電纜進出線及其它功能方案，經排列組合后，可滿足用戶各種供配電要求；
4、本開關設備前檢修方式可使產品背靠背或靠墻安裝，節省了占地面積，后檢修方式易于運行維護；
5、各種機械防誤操作聯鎖齊全、靈活、安全、可靠；
6、可根據用戶要求安裝高壓帶電顯示裝置及防凝露的加熱器；
7、手車采用薄鋼板經CNC機床加后工組裝而成，機構靈活、可靠、性能優良、操作輕松。同規格手車可完全互換。

產品參數

序號	名稱	單位	數據
1	額定電壓	kV	3.6，7.2，12
2	1min工頻耐壓(有效值)相間、相地/斷口	kV	42/48
3	雷電沖擊耐壓(峰值)	kV	75
4	額定頻率	Hz	50
5	主母線額定電流	A	630, 1250, 1600, 2000, 2500, 3150, 4000, 5000
6	分支母線額定電流	kA	630, 1250, 1600, 2000, 2500, 3150, 4000
7	額定短路開斷電流	kA	20，25，31.5，40，50
8	額定熱穩定電流/時間	kA/s	20，25，31.5，40，50/4
9	額定動穩定電流(峰值)	kA	50，63，80，100，125
10	額定短路關合電流	kA	50，63，80，100，125
11	防護等級		IP4X
12	重量	kg	約900

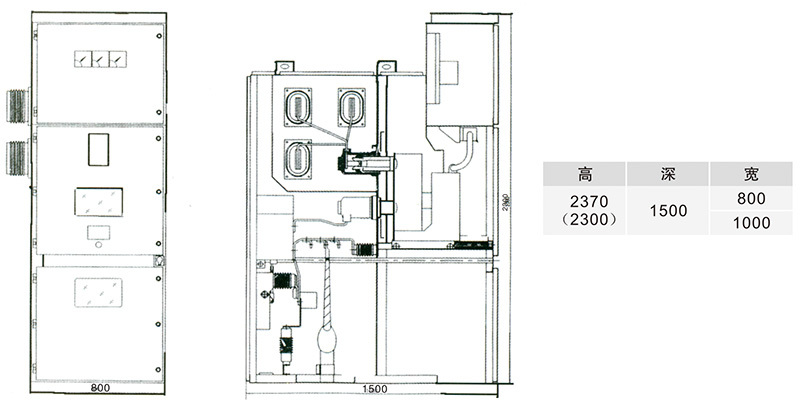

KYN28A-12（Z）前檢修式

戶內成套開關設備訂貨須知

用戶應依據自身的實際需要，提供以下資料：
1、用戶訂貨規范書：
　a、一次線路系統圖及平面布置圖；
　b、一次線路額定電壓、額定電流及各柜用途；
　c、二次線路原理圖
　d、各電器設備的詳細規格及數量；
2、主母線規格及材質：
3、需在成套產品外增購的備品、備件清單；
4、需要母線橋(兩列柜間母線橋和墻柜間母線橋)時需提供跨距和高度尺寸；
5、開關柜使用在特殊環境條件時應在訂貨時提出；
6、用戶如有特殊要求，請與我們共同協商解決。
