HXGN17-12系列箱型固定式戶內交流高壓金屬封閉開關設備

HXGN17-12(GZS5)系列戶內箱式高壓交流金屬封閉開關設備(環網柜)適用于廠礦、住宅小區、高層建筑、學校、公園等的三相交流額定電壓為3.6~ 12kV，額定頻率為50Hz的配電系統，作為接受和分配電能之用。既可用于環網供電和終端供電，也可裝入箱式變電站。

公司的主要原材料都來源于國內外有名的制造商，產品的品質和穩定性得到了很大的提高和保證。產品除了滿足國內需求外，還出口到俄羅斯、印度、東南亞、歐美等國家和地區。公司的產品主要應用于醫藥、化工、食品、飼料、建材等領域。主要用來作為粘合劑、成膜劑、分散劑、穩定劑、透皮貼劑、薄膜包衣劑、增稠劑、巴布劑用基材、口腔黏膜粘附片、透皮粘劑、膜劑、半固體制劑等領域。

關鍵詞：

HXGN17-12

HXGN17-12系列箱型固定式戶內交流高壓金屬封閉開關設備

所屬分類：

服務熱線：

產品描述

產品介紹

HXGN17-12(GZS5)系列戶內箱式高壓交流金屬封閉開關設備(環網柜)適用于廠礦、住宅小區、高層建筑、學校、公園等的三相交流額定電壓為3.6~ 12kV，額定頻率為50Hz的配電系統，作為接受和分配電能之用。既可用于環網供電和終端供電，也可裝入箱式變電站。

產品特點

1、安全性高，一次與二次可完全隔離；主母線室與負荷開關室用接地金屬板隔開；在負荷開關動靜觸頭斷口間設有接地的金屬活門；柜體、負荷開關、金屬活門之間設有可靠的機械聯鎖；
2、安裝、操作簡單，維修方便；體積小，搬運方便；
3、操作方式為手動和電動均可；
4、主開關既可正裝也可側裝。

產品參數

序號	名稱	單位	數據
1	額定電壓	kV	12
2	額定電流	A	630
3	負荷開關額定電流	A	630
4	額定頻率	Hz	50
5	額定短時耐受電流	kA/s	20/4
6	接地回路額定短時耐受電流	kA/s	20/2
7	額定峰值耐受電流	kA	50
8	接地回路額定峰值耐受電流	kA	50
9	額定有功負載開斷電流	A	530
10	額定閉環開斷電流	A	530
11	5%額定有功負載開斷電流	A	31.5
12	額定電纜充電開斷電流	kA	10
13	額定短路關合電流	kA	50
14	熔斷器的開斷電流	A	31.5
15	組合電器額定轉移電流	A	1200
16	滿容量連續開斷次數	次	20
17	機械壽命	次	2000
18	1min工頻耐受電壓	kV	42
19	雷電沖擊耐受電壓	kV	75
20	輔助回路1min工頻耐壓	kV	2
21	重量	kg	約600

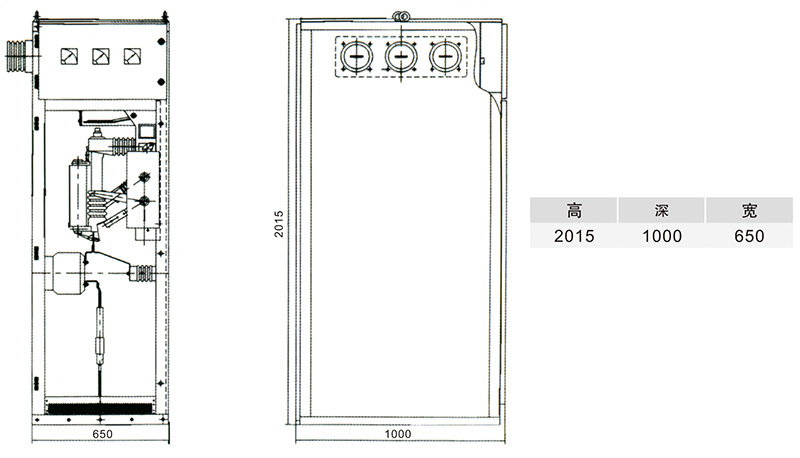

結構示意圖

戶內成套開關設備訂貨須知

用戶應依據自身的實際需要，提供以下資料：
1、用戶訂貨規范書：
　a、一次線路系統圖及平面布置圖；
　b、一次線路額定電壓、額定電流及各柜用途；
　c、二次線路原理圖
　d、各電器設備的詳細規格及數量；
2、主母線規格及材質：
3、需在成套產品外增購的備品、備件清單；
4、需要母線橋(兩列柜間母線橋和墻柜間母線橋)時需提供跨距和高度尺寸；
5、開關柜使用在特殊環境條件時應在訂貨時提出；
6、用戶如有特殊要求，請與我們共同協商解決。
