GCK1系列電動機控制中心

GCK1系列電動機控制中心主要用于工礦企業的交流380V配電系統的一次配電和以異步電機為主要對象的二次配電或控制設備中，以及車站、碼頭、民用和公用建筑中等，尤其適用于冶金、輕工生產線和電動機的群控系統和現場控制裝置。

公司的主要原材料都來源于國內外有名的制造商，產品的品質和穩定性得到了很大的提高和保證。產品除了滿足國內需求外，還出口到俄羅斯、印度、東南亞、歐美等國家和地區。公司的產品主要應用于醫藥、化工、食品、飼料、建材等領域。主要用來作為粘合劑、成膜劑、分散劑、穩定劑、透皮貼劑、薄膜包衣劑、增稠劑、巴布劑用基材、口腔黏膜粘附片、透皮粘劑、膜劑、半固體制劑等領域。

關鍵詞：

GCK1系列電動機控制中心

所屬分類：

服務熱線：

產品描述

產品介紹

GCK1系列電動機控制中心主要用于工礦企業的交流380V配電系統的一次配電和以異步電機為主要對象的二次配電或控制設備中，以及車站、碼頭、民用和公用建筑中等，尤其適用于冶金、輕工生產線和電動機的群控系統和現場控制裝置。

產品特點

1、GCK1系列電動機控制中心系全組合裝置，它由柜體和功能單元組成；
2、柜體的骨架均采用薄壁異型鋼管借助特制的聯接件用緊固件組合而成，重量輕，強度高；
3、各功能單元都采用了新型的電氣元件，提高了裝置的動熱穩定性。一次線路方案完善，二次線路靈活多樣，能適合多種場合的使用；
4、在電路設計中，操作電源采用電氣隔離措施，在機械設計中注重了外殼和各隔室間的防護等級的設計，特設了接地線(N線)和保護接地線(PE線)，這些都為安全提供了可靠保證；
5、柜體表面采用環氧粉末靜電噴涂，涂層均勻、附著力強。

產品參數

序號	名稱	單位	數據
1	額定工作電壓	V	~380
2	額定水平母線電流	A	1600, 2000, 2500
3	額定垂直母線電流	A	600
4	額定主電路觸頭接插件電流	A	100, 200, 400
5	額定輔助電路觸頭接插件電流	A	20
6	額定饋電電路最大電流	A	400
7	額定受電電路電流	A	1000, 1600, 2000, 2500
8	額定短時耐受電流有效值	kA	15, 30, 50
9	額定短時耐受電流峰值	kA	30, 63, 105
10	1min工頻耐壓	V	2500
11	額定頻率	Hz	50(60)
12	額定絕緣電壓	V	660
13	控制電動機容量	kW	0.5~155
14	防護等級		Ip30, Ip40

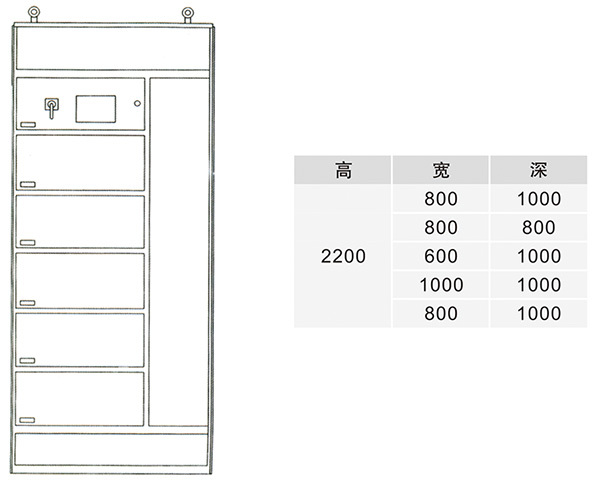

GCK（KD）外形示意圖

低壓成套電器設備訂貨須知

用戶應依據自身的實際需要，提供以下資料：
1、用戶訂貨規范書：
　a、產品名稱、型號、方案、數量；
　b、主電路方案和輔助電路方案號；
　c、主電路系統組合順序圖
　d、柜內元器件清單；
　e、輔助電路電氣原理圖；
　f、柜體排列圖；
　g、設備平面布置圖；
　h、電路中電壓、電流、時間等整定參數。
2、開關柜使用在特別環境條件時應在訂貨時提出；
3、用戶如有特殊要求，請與我們共同協商解決。
