GGD型交流低壓配電柜

GGD交流低壓配電柜適用于發電廠、變電站、工礦企業等電力用戶的額定電壓380V，交流50Hz，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。GGD型交流低壓配電柜是本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜，具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便、系列性好、實用性強、結構新穎、防護等級高等特點。GGD型交流低壓配電柜完全符合IEC439、GB7251等標準的要求。

公司的主要原材料都來源于國內外有名的制造商，產品的品質和穩定性得到了很大的提高和保證。產品除了滿足國內需求外，還出口到俄羅斯、印度、東南亞、歐美等國家和地區。公司的產品主要應用于醫藥、化工、食品、飼料、建材等領域。主要用來作為粘合劑、成膜劑、分散劑、穩定劑、透皮貼劑、薄膜包衣劑、增稠劑、巴布劑用基材、口腔黏膜粘附片、透皮粘劑、膜劑、半固體制劑等領域。

關鍵詞：

GGD型交流低壓配電柜

所屬分類：

服務熱線：

產品描述

產品介紹

GGD交流低壓配電柜適用于發電廠、變電站、工礦企業等電力用戶的額定電壓380V，交流50Hz，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。GGD型交流低壓配電柜是本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜，具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便、系列性好、實用性強、結構新穎、防護等級高等特點。GGD型交流低壓配電柜完全符合IEC439、GB7251等標準的要求。

產品特點

1、GGD型柜的主電路方案齊全，共有129個方案，298個規格。為適應無功補償的需要設計了GGJ1和GGJ2電容補償柜，其主電路方案4個，共12個規格；
2、輔助電路的設計分供用電方案和發電廠方案兩部分，柜內有足夠的空間安裝二次元件，同時還有專用的電流互感器以滿足發電廠和特殊用戶繼電保護的需要；
3、柜體采用通用柜的形式，構架用8MF冷彎型鋼及固定件組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供應，以保證柜體精度和質量；通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，生產周期短，工作效率高；
4、設計時充分考慮到柜體散熱問題，在柜體上下兩端均有不同數量的散熱槽孔，使整個柜體自下而上形成一個自然通風道，達到散熱的目的：
5、柜體按照現代工業產品造型設計要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整體美觀大方，面貌一新；
6、柜門由轉軸式活動鉸鏈與構架相連，安裝、拆除方便；門的折邊處均嵌有一根山形橡膠條，開門時與構架之間的嵌條有一定的壓縮選種行程，能防止門與柜體直接碰撞，也提高了門的防護等級；
7、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運；
8、柜體的防護等級為IP3X. 用戶也可根據使用環境的要求在IP2X~IP4X之間選擇。

產品參數

序號	名稱	單位	數據
1	額定電壓	V	380
2	額定電流	A	1000，1600，3150
3	額定短路開斷電流	kA	15，30，50
4	額定短時耐受電流	kA	15，30，50
5	額定峰值耐受電流	kA	30，63，105

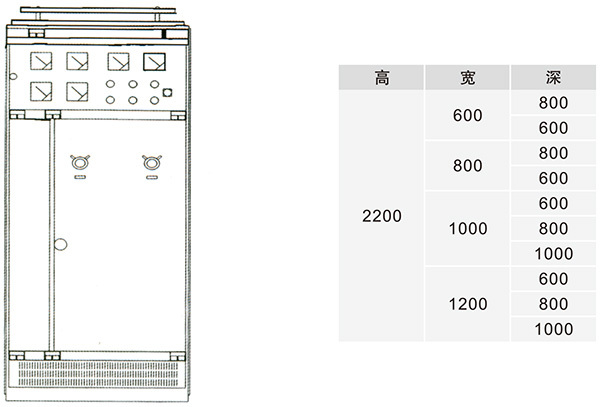

GGD交流低壓配電柜外形尺寸

低壓成套電器設備訂貨須知

用戶應依據自身的實際需要，提供以下資料：
1、用戶訂貨規范書：
　a、產品名稱、型號、方案、數量；
　b、主電路方案和輔助電路方案號；
　c、主電路系統組合順序圖；
　d、柜內元器件清單；
　e、輔助電路電氣原理圖；
　f、柜體排列圖；
　g、設備平面布置圖；
　h、電路中電壓、電流、等整定參數。
2、開關柜使用在特別環境條件時應在訂貨時提出；
3、用戶如有特殊要求，請與我們共同協商解決。
