產品描述
產品介紹
GCS系列戶內交流低壓抽出式開關柜系三相交流50Hz(60Hz)，額定電壓為380V(660V)，額定電流為4000A及以下的發電、供電系統中，可供配電、電動機等電氣設施的集中控制、電抗器限流、無功功率補償使用的低壓成套配電裝置。適用于發電廠、石油化工、冶金、紡織、高層建筑、供電等行業，在大型發電廠、石油化工等自動化程度高的場所，開關柜留有與計算機接口之處，以便集中控制。
產品特點
1、主構架采用8MF開口型鋼，在型鋼的兩側面分別有模數為20mm和100mm、φ9.2mm的安裝孔；
2、主構架為兩種，全組合式結構和部分(側框和橫梁)焊接式結構；
3、裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各功能單元室相對獨立；
4、水平母線采取柜后平置式或柜頂式排列的布局，以增強母線抗短路電流電動力的能力；
5、電纜間隔采用上下進出方式；
6、一個抽屜為一個功能單元；
7、抽屜尺寸為二分之一單元，一單元，二單元，三單元，四個尺寸系列，回路額定電流在400A及以下；
8、抽屜尺寸的變化僅為高度變化，其寬度，深度的尺寸不能隨意變更，相同功能單元的抽屜可以互換；
9、每面裝置最多能安裝11個一單元的抽屜或22個二分之一單元的抽屜；
10、抽屜進出線根據電流的大小采用不同片數同一規范片式結構的接插件；
11、二分之一單元抽屜與電纜室的轉接采用背板式轉接件；
12、單元抽屜與電纜室的轉接按電流分檔采用不同規格棒式結構轉接件；
13、抽屜具有分、合、試驗和抽出等位置的明顯標志；
14、抽屜單元設有可靠的機構聯鎖裝置。
產品參數
|
序號 |
名稱 |
單位 |
數據 |
|
1 |
主電路額定電壓 |
V |
380(660) |
|
2 |
輔助電路額定電壓 |
V |
~220，~380；-110，-220 |
|
3 |
額定頻率 |
Hz |
50(60) |
|
4 |
額定絕緣電壓 |
V |
660(1000) |
|
5 |
額定電流 |
A |
水平母線≤4000，垂直母線1000 |
|
6 |
母線額定短時耐受電流 |
kA/1s |
50，80 |
|
7 |
母線額定峰值耐受電流 |
kA/1s |
105，175 |
|
8 |
工頻實驗電壓 |
v/1min |
主電路：2500，輔助電路：1760 |

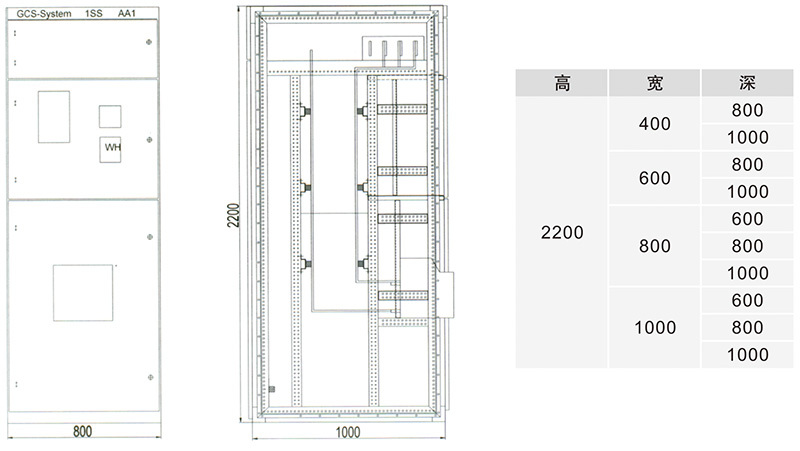

GCS(MCC柜)外形示意圖
低壓成套電器設備訂貨須知
用戶應依據自身的實際需要，提供以下資料：
1、用戶訂貨規范書：
a、產品名稱、型號、方案、數量；
b、主電路方案和輔助電路方案號；
c、主電路系統組合順序圖
d、柜內元器件清單；
e、輔助電路電氣原理圖；
f、柜體排列圖；
g、設備平面布置圖；
h、電路中電壓、電流、等整定參數。
2、開關柜使用在特別環境條件時應在訂貨時提出：
3、用戶如有特殊要求，請與我們共同協商解決。
