KYN61A-40.5(Z)型鎧裝移開式金屬封閉開關設備

KYN61A-40.5(z)型鎧裝移開式金屬封閉開關設備適用于三相交流50Hz、額定電壓40.5kV的電力系統。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和監測等功能。本開關設備符合GB/T1 1022. GB3906、DL 404等標準，具有完善的“五防”聯鎖功能。

公司的主要原材料都來源于國內外有名的制造商，產品的品質和穩定性得到了很大的提高和保證。產品除了滿足國內需求外，還出口到俄羅斯、印度、東南亞、歐美等國家和地區。公司的產品主要應用于醫藥、化工、食品、飼料、建材等領域。主要用來作為粘合劑、成膜劑、分散劑、穩定劑、透皮貼劑、薄膜包衣劑、增稠劑、巴布劑用基材、口腔黏膜粘附片、透皮粘劑、膜劑、半固體制劑等領域。

關鍵詞：

KYN61A-40.5(Z)

KYN61A-40.5(Z)型鎧裝移開式金屬封閉開關設備

所屬分類：

服務熱線：

產品描述

產品介紹

KYN61A-40.5(z)型鎧裝移開式金屬封閉開關設備適用于三相交流50Hz、額定電壓40.5kV的電力系統。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和監測等功能。本開關設備符合GB/T1 1022. GB3906、DL 404等標準，具有完善的“五防”聯鎖功能。

產品特點

1. 采用人性化的設計理念，使產品具有合理的布置、友好的人機界面、簡明的程序化、公式化操作程序等特點。
2. 柜內采用熱縮絕緣材料或環氧涂覆的絕緣手段，電極形狀經過優化設計，同時柜內所采用的觸頭盒、母線套管等全部經過電場優化模擬設計，使柜體結構更加緊湊。
3. 設計獨特的搖進機構使手車推進、抽出過程具有自動定位的功能，使得一次隔離觸頭接觸更可靠。
4. 元件布置合理，安裝檢修空間寬敞，具有多種接線方案，能滿足不同用戶的使用要求。
5. 本開關柜是結合了國內外同類產品的優點后，按金屬封閉鎧裝移開式結構設計。柜內可配用新型、復合絕緣的ZN85A-40.5或ABB公司的VD4、HD4等斷路器。柜體選用敷鋁鋅板或優質冷軋鋼板經數控設備加工成型后，通過高強度螺栓、螺母和鉚螺母連接而成。手車與柜體的配合具有精度高、互換性好等優點。手車在柜內移動通過絲杠螺母搖進裝置，方便省力。

產品參數

序號	名稱	單位	數據
1	額定電壓	kV	40.5
2	額定電流	A	1250, 1600, 2000
3	額定頻率	Hz	50
4	4s額定短時耐受電流	kA	20.25，31.5
5	額定峰值耐受電流	kA	50, 63, 80
6	額定工頻耐受電流 (1min )	kV	95
7	額定雷電沖擊耐受電流	kV	185
8	防護等級		外殼為IP4X，隔室間為IP2X
9	重量	kg	約1650

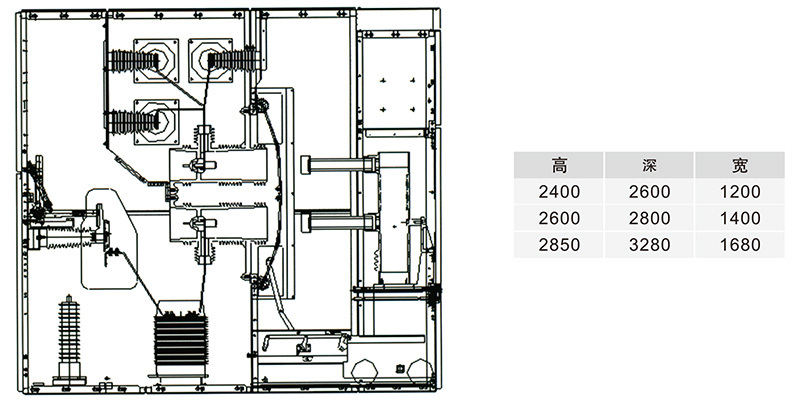

結構示意圖

1、活門；2、二次插頭；3、斷路器手車；4、主母線；5、母線套管；6、靜觸頭盒；7、接地開關；8、支持絕緣(可選配高壓傳感器)；9、絕緣隔板；10、電力電纜；11、板式加熱器；12、電流互感器；13、二次小母線室；14、接地開關電磁鎖；15、泄壓板。

戶內成套開關設備訂貨須知

用戶應依據自身的實際需要，提供以下資料：
1、用戶訂貨規范書：
　a、一次線路系統圖及平面布置圖；
　b、一次線路額定電壓、額定電流及各柜用途；
　c、二次線路原理圖
　d、各電器設備的詳細規格及數量；
2、主母線規格及材質：
3、需在成套產品外增購的備品、備件清單；
4、需要母線橋(兩列柜間母線橋和墻柜間母線橋)時需提供跨距和高度尺寸；
5、開關柜使用在特殊環境條件時應在訂貨時提出；
6、用戶如有特殊要求，請與我們共同協商解決。
