YBM(P)-12/0.4預裝式變電站

預裝式變電站的箱體主要由平板式底座、圍板、隔板、門和頂蓋等部分組成。殼體采用非金屬景觀式或復合彩鋼板，具有足夠的機械強度，而且組裝拆卸方便易于檢修。箱體內分為高壓室、變壓器室和低壓室。箱體防護等級IP23。箱體各部件內外表面均經過噴涂處理，形成永久的防護層，符合戶外產品的使用條件和產品足夠的使用壽命( 15-20年)。

公司的主要原材料都來源于國內外有名的制造商，產品的品質和穩定性得到了很大的提高和保證。產品除了滿足國內需求外，還出口到俄羅斯、印度、東南亞、歐美等國家和地區。公司的產品主要應用于醫藥、化工、食品、飼料、建材等領域。主要用來作為粘合劑、成膜劑、分散劑、穩定劑、透皮貼劑、薄膜包衣劑、增稠劑、巴布劑用基材、口腔黏膜粘附片、透皮粘劑、膜劑、半固體制劑等領域。

關鍵詞：

預裝式變電站

YBM(P)-12/0.4預裝式變電站

所屬分類：

服務熱線：

產品描述

產品介紹

預裝式變電站的箱體主要由平板式底座、圍板、隔板、門和頂蓋等部分組成。殼體采用非金屬景觀式或復合彩鋼板，具有足夠的機械強度，而且組裝拆卸方便易于檢修。箱體內分為高壓室、變壓器室和低壓室。箱體防護等級IP23。箱體各部件內外表面均經過噴涂處理，形成永久的防護層，符合戶外產品的使用條件和產品足夠的使用壽命( 15-20年)。

產品特點

1、滿足G B/T17467-1998《高壓/低壓預裝式變電站》和DL/537-93《6-35kV箱式變電站訂貨技術條件》，同時在設計中還參考了IEC298、GB3906、IEC694等相關標準的要求。
2、特別適用于環網供電系統( 10kV)。但也適用于終端供電和雙電源供電等其它供電方式。適合于電網的現狀和今后的發展。
3、內部構件全部采用鍍鋼板并經過噴涂處理，具備長期戶外使用的條件，確保變電站的使用壽命。
4、高壓設備選用環網柜，具備完善的防誤閉鎖功能。操作簡單、安全；性能可靠，免維護。
5、變壓器室中變壓器與高低開關件的連接由于采用了一系列連接上的先進技術和材料，保證了變電站較高的電氣性能和機械性能，不受環境和氣候的影響，操作方便、免維護、杜絕觸電危險。
6、高壓側進線方式推薦采用電纜進線。在特殊情況下，與廠方協商采用架空進線。
7、變電站總體頂蓋設計牢固，頂面傾斜度≥3°。

產品參數

序號	名稱	單位	數據
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	主回路額定電流	A	630
4	短時耐受電流	kA/S	20/3
5	峰值耐受電流	kA	50
6	短路關合電流	kA	50
7	額定電流開斷次數	次	100
8	額定轉移電流	A	1200
9	工頻耐壓	kV	42
10	沖擊耐壓	kV	75

低壓則根據用戶提供方案，可進行各種方案設計

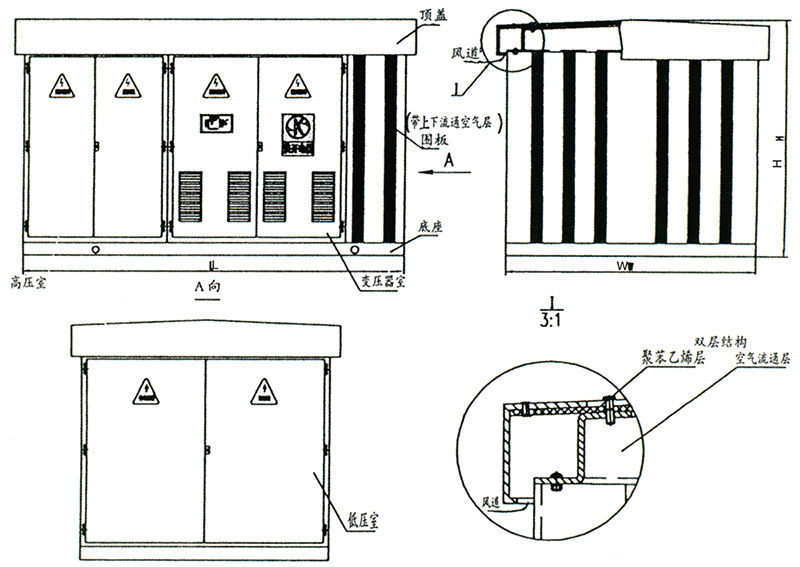

結構示意圖

變箱型號	長×寬×高			變壓器容量及最大外型
變箱型號	L	W	H	容量	最大外形
YBM(P)-200- 12/0.4	2300	1500	1650	200KVA以內	1275×730×1180
YBM(P)-250- 12/0.4	2800	1800	1750	400KVA以內	1275×730×1180
YBM(P)-630- 12/0.4	2800	1800	1750	630KVA	1605×880×1450
YBM(P)-800-12/0.4	3500	2300	2100	800KVA	1605×880×1450
YBM(P)-1000-12/0.4	3700	2500	2200	1000KVA	1830×1070×1615
